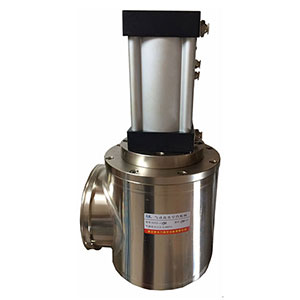

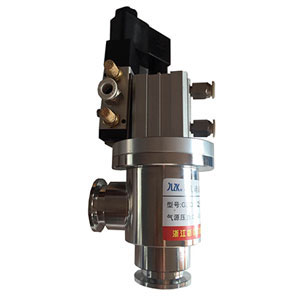

GDQ－J型系列氣動高真空擋板閥是用壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動氣缸活塞上下運動，帶動閥桿上下運動，使閥板開啟或關閉，從而達到在真空系統中接通或切斷氣流的目的。氣動高真空擋板閥按軸封結構可分為GDQ-J型橡膠密封和GDQ-J(b)型波紋管密封兩種。GDQ-J型為角通型式，GDQ-S型為帶預抽口的三通型式。

適用的工作介質為空氣及非腐蝕性氣體。

適用范圍（Pa）	10 ⁵~1.3×10 ^-4(軸封材料為橡膠）
適用范圍（Pa）	10 ⁵~1.3×10^-6 （軸封材料為波紋管）
閥門漏率（Pa.L/S)	≤1.3×10 ^-5(軸封材料為橡膠），≤1.3×10 ^-7（軸封材料為波紋管）
介質溫度（℃）	-25~+80（密封材料為丁晴橡膠）
介質溫度（℃）	-30~+150（密封材料為氟橡膠）
閥門主要部件材料	不銹鋼或碳鋼
氣源壓力（MPa）	0.4~0.8
安裝位置	DN＜300任意，DN≥300垂直
電源電壓	標準出廠：AC220V/50Hz
電源電壓	特殊指定：可選①AC110V;②DC24V;③DC12V等
信號反饋	標準出廠：不帶反饋信號
信號反饋	特殊指定：磁性開關DC/AC5~240V

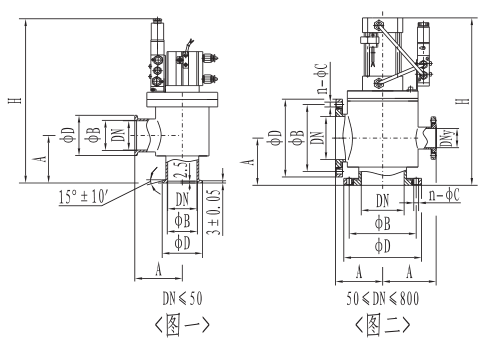

型號	通徑（DN）	ΦD	ΦB	H	A	法蘭標準
GDQ-J10/KF	10	30	12.2	180	30	GB4982
GDQ-J16/KF	16	30	17.2	180	40
GDQ-J25/KF	25	40	26.2	200	50
GDQ-J40/KF	40	55	41.2	210	65
GDQ-J50/KF	50	75	52.2	276	70	/

型號	通徑（DN）	ΦD	ΦB	H	A	n-ΦC	法蘭標準	DNy(預抽口）
GDQ-J40	40	100	80	230	70	4-Φ9	GB/T6070	/
GDQ-J50	50	110	90	276	70
GDQ-J63	63	130	110	283	88
GDQ-J80	80	145	125	324	98	8-Φ9
GDQ-J100	100	165	145	338	108	8-Φ9
GDQ-J125	125	200	175	424	128	8-Φ11
GDQ-J（S)150	150	220	195	482	138		JB919	KF40(GB4982)
GDQ-J（S)160	160	225	200	482	138		GB/T6070	KF40(GB4982)
GDQ-J（S)200	200	285	260	620	200	12-Φ11		DN50(GB/T6070)
GDQ-J（S)250	250	335	310	655	208	12-Φ11		DN63(GB/T6070)
GDQ-J（S)300	300	380	350	783	250	8-Φ14	JB919	DN80(GB/T6070)
GDQ-J（S)320	320	425	395	1064	250	12-Φ14	GB/T6070	DN80(GB/T6070)
GDQ-J（S)400	400	510	480	1210	330	16-Φ14	GB/T6070	DN100(GB/T6070)
GDQ-J（S)400	400	500	465	1210	330	8-Φ18	JB919	DN100(GB/T6070)
GDQ-J（S)500	500	610	580	1270	360	16-Φ14	GB/T6070	DN125(GB/T6070)
GDQ-J（S)600	600	710	670	1562	450	12-Φ21	JB919	DN160(GB/T6070)
GDQ-J（S)630	630	750	720	1562	450	20-Φ14	GB/T6070	DN160(GB/T6070)
GDQ-J（S)800	800	920	880	1865	550	20-Φ21	JB919	DN200(GB/T6070)

注：①GDQ-J（S)400采用JB919法蘭連接標準時，其側口同樣為GB/T6070標準。

②GDQ-J（S)800底部至中口A=500，且底部法蘭為死法蘭，螺孔為20-M18。
