| ZJP-150B |
ZJP-300B |
ZJP-600B |
 |
 |
|
| ZJP-600 |
ZJP-1200 |
|
 |
| ZJP-2500 |

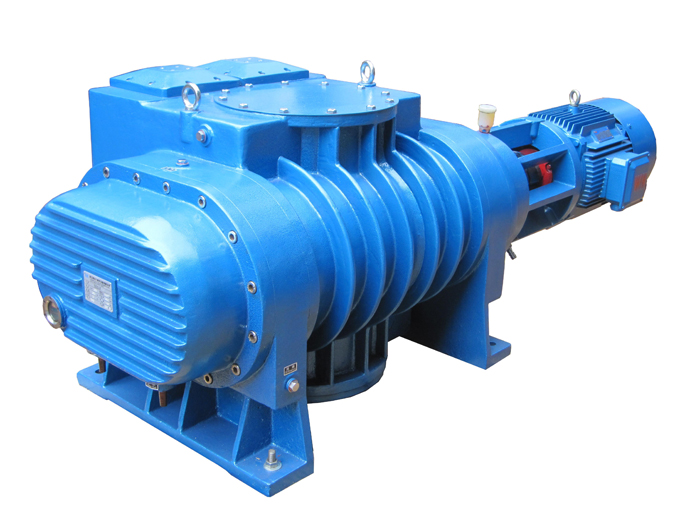

ZJP 型帶溢流閥羅茨真空泵，利用一對 8 字型轉子在泵殼中作等速反向轉動而產生吸氣和排氣作用。每個轉子用兩個軸承支承，利用一對同步齒輪，使兩個轉子的相對位置始終保持不變，轉子與轉子、轉子 與泵體、轉子與側蓋之間都有間隙，因而工作腔內沒有摩擦，無需潤滑。泵轉子的支承采用了可靠的消隙結構，轉動部件作細致的平衡，并采用高精度斜齒輪，因 此，運動平穩，噪聲低，使用更加可靠，可在高壓差下長期運行。動密封部位采用進口油封，控制軸封處的跳動量≤ 0.02mm ，因而軸封處不漏油。本型泵的進氣和排氣口之間裝有自重閥，其作用是當排氣口與進氣口之間的壓力差超過閥自重時，閥自動打開。這個壓力差是泵能可靠運行的 最大壓力差。因而帶溢流閥羅茨泵具備自動防止過載功能。
使用特點:
ZJP 型羅茨真空泵在較低的入口壓力下具有較大的抽氣速率，并具備自動防過載功能。但是，由于本型泵的結構屬于干式間隙密封，為了獲得一定的抽氣速率和真空度， 減少返流，必須降低前級壓力，因此使用時必須有前級真空泵與之串聯，前級真空泵抽到一定的真空度后，再起動羅茨真空泵，這樣比較經濟合算，根據實際需要， 可選用不同的真空泵作為前級泵，如油封泵、液環泵等。值得一提的是，當選用液環泵作為前級泵時，特別適合需抽除大量可凝性氣體的場合。 |
技術參數
| 型號 |
ZJP-70 |
ZJP-150B |
ZJP-300B |
ZJP-600 |
ZJP-1200A |
ZJP-2500 |
極限壓力
(pa) |
Pa |
5X10-2 |
5X10-2 |
5X10-2 |
5X10-2 |
5X10-2 |
5X10-2 |
| Torr |
3.7X10-4 |
3.7X10-4 |
3.7X10-4 |
3.7X10-4 |
3.7X10-4 |
3.7X10-4 |
| 抽氣速率(L/s) |
70 |
150 |
300 |
600 |
1200 |
2500 |
| 溢流閥壓差 |
pa |
4X103 |
4X103 |
4X103 |
2.7X103 |
2.7X103 |
2.7X103 |
| Torr |
30 |
30 |
30 |
20 |
20 |
20 |
進/排氣口徑
(mm) |
80/50 |
100/100 |
150/150 |
200/200 |
250/200 |
320/320 |
| 電機功率 (kw) |
1.1 |
3 |
4 |
7.5 |
11 |
22 |
| 配用前級泵 |
2X-15A |
2X-15A
,2X-30A |
2X-15A
,2X-70C |
2X-70C |
ZJP-300/2X-70C |
ZJP600/H-150 |
|
